Palan à chaîne de type VD

Avec des années d'expérience dans la production de palans à chaîne, Shengyu peut fournir une large gamme de palans à chaîne. Le palan à chaîne de type DOHO® VD de haute qualité peut répondre à de nombreuses applications. Si vous en avez besoin, veuillez obtenir notre service en ligne en temps opportun concernant le palan à chaîne. En plus de la liste de produits ci-dessous, vous pouvez également personnaliser votre propre palan à chaîne en fonction de vos besoins spécifiques.

envoyer une demande

Description du produit

Le palan à chaîne de type DOHO® VD est un produit amélioré avec un mécanisme plus raisonnable et un petit volume. La conception japonaise à double roulement rend la traction de la chaîne plus fluide, évite le blocage de la chaîne et d'autres phénomènes et est proche des besoins du marché. Il s'agit d'une machine de levage manuelle largement utilisée et portable, qui peut être utilisée pour l'installation de machines, le levage de marchandises, le déchargement de véhicules, etc. dans l'industrie, l'agriculture, l'industrie de la construction, l'industrie minière, etc., en particulier pour les opérations en plein air et sans énergie.

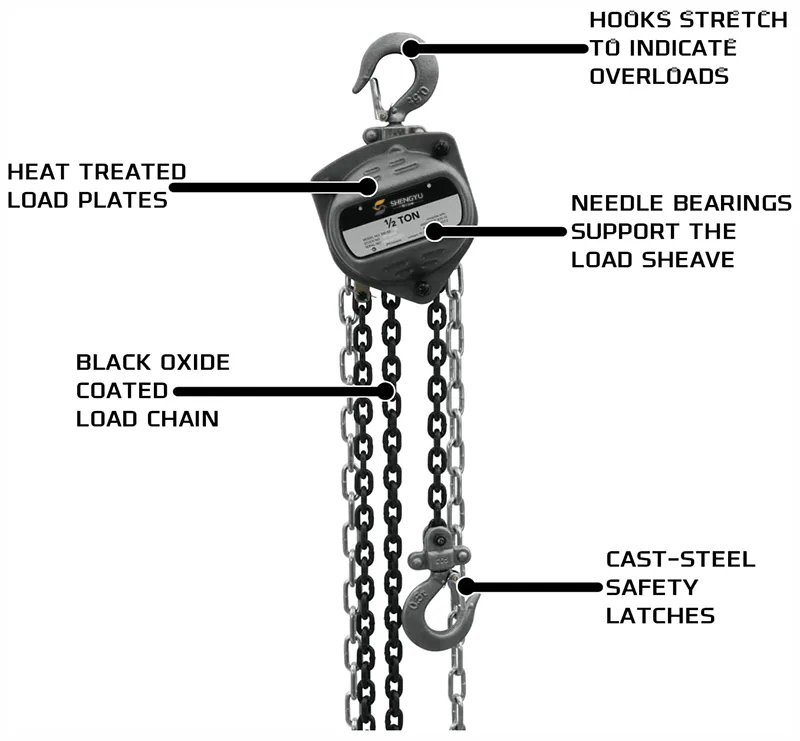

Caractéristiques du palan à chaîne de type VD :

* La coque épaisse à haute résistance offre un centrage précis des engrenages et une efficacité mécanique élevée.

* La conception de la plaque de suspension garantit un montage et un démontage pratiques.

* Le crochet inférieur scellé dans la roue renforcerait le crochet. Cette conception peut également empêcher toute torsion de la chaîne de levage

* En adoptant le roulement à billes à gorge profonde du pignon de chaîne de charge, la traction est plus petite.

* Équipé d'un roulement à aiguilles pour soutenir l'arbre d'entraînement afin d'augmenter l'avantage mécanique.

* Dans le cas où l'un des ressorts du cliquet est endommagé, l'autre conserve ses fonctions. Ce mécanisme augmente encore la sécurité.

Paramètre de palan à chaîne de type SY VD

Taper	VD-0.5	VD-1	VD-1.5	VD-2	VD-3	VD-5	VD-10	VD-20	VD-30	VD-50
Capacité (T)	0.5	1	1.5	2	3	5	10	20	30	50
Levage hauteur (m)	2.5	2.5	2.5	3	3	3	3	3	3	3
Tester capacité (T)	0.75	1.5	2.25	3	4.5	7.5	12.5	25	27.5	62.5
Min. distance entre deux Crochets (mm)	270	270	368	444	486	616	700	890	980	1300
Traction à pleine charge force (N)	225	309	343	314	343	383	392	392	450*2	450*2
Nombre de chaîne	1	1	1	1	2	2	4	8	12	22
Dia. de chaîne (mm)	6	6	8	6	8	10	10	10	10	10
G.W (kg)	12	13	20	17	28	45	83	193
Taille (L * L * H) cm	28X21X17	30X24X18	34X29X20	33X25X19	38X30X20	45X35X24	62X50X28	70X46X75
Augmenter un chaîne de mètres, l'augmentation du poids (kg)	1.6	1.6	1.9	2.2	3	4.6	9.6	19.4	28.3	50

FAQ :

Q1 : Qu'est-ce qu'un palan à chaîne de type VD ?

R : Le palan à chaîne de type VD est un dispositif de levage manuel à chaîne, également connu sous le nom de système de poulie à chaîne manuel. Il adopte une conception structurelle VD compacte et convient aux opérations de levage, d'abaissement et de remorquage d'objets lourds dans les usines, les entrepôts, les chantiers de construction et les ateliers. Il peut fonctionner sans source d’électricité.

Q2 : Quelles sont les principales caractéristiques du palan à chaîne de type VD ?

UN:

- Le corps est compact et léger, ce qui le rend facile à transporter.

-La chaîne en acier allié à haute résistance est résistante à l'usure et durable.

- Le système de freinage à double griffe assure un freinage stable et empêche le glissement de la charge.

- La force de traction est faible, ce qui facilite l'opération.

-Il a une forte résistance aux chocs et convient aux opérations intermittentes à forte charge.

Q3 : Quelles sont les capacités de tonnage du palan à chaîne VD ?

R : Les capacités standard incluent 0,5 tonne, 1 tonne, 2 tonnes, 3 tonnes, 5 tonnes et 10 tonnes. Une hauteur de levage personnalisée peut être fournie en fonction de vos besoins.

Q4 : Quel est le matériau de la chaîne du palan à chaîne ?

R : La chaîne est fabriquée en acier allié à haute résistance et est traitée thermiquement, ayant une bonne résistance à la traction et à l'usure, capable de supporter de lourdes charges et de prolonger la durée de vie.

Q5 : Quel est le principe de fonctionnement du palan à chaîne de type VD ?

R : Tirez sur la chaîne manuelle pour entraîner la roue à chaîne, puis la puissance est transmise à la chaîne de levage via le jeu d'engrenages. Lors de l'arrêt de la chaîne manuelle, le mécanisme de freinage se verrouille automatiquement, maintenant la charge en toute sécurité à la hauteur requise.
